TRAIK, Вова, я пока делаю только для маленьких детей баггушки, а для больших пока, что цели такой нет. И вообще надо хотя бы одну доделать.
Продолжение постройки мини багги
Нижний рычаг передней подвески классический двутрубный Л-образный. Шаровая от копейки. Пластина сталь 3 толщиной 5 мм (вырезалось на лазере) Фото0205.jpg Верхний рычаг Т-образный + рулевой наконечник от копейки. Фото0206.jpg Фото0208.jpg Фото0211.jpg Задняя подвеска однорычажная (рулевая тяга длинная от УАЗика распиленная пополам). Корпуса подшипников делал сам. Фото0218.jpg Фото0219.jpg Фото0220.jpg Фото0221.jpg Фото0222.jpg Задний привод полностью самоделка (кроме подшипников в корпусах)

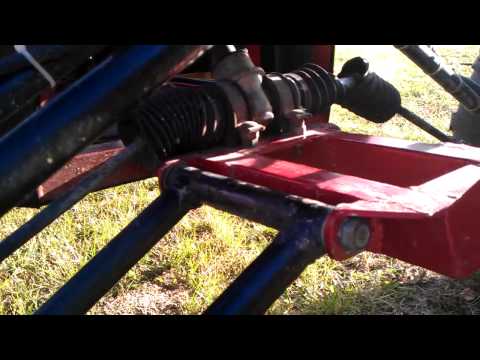

Звездочки и тормозные диски вырезались лазером по моим чертежам. Материал сталь 50 толщиной 5мм. Фото0247.jpg Фото0248.jpg Фото0216.jpg Фото0217.jpg Все готово, собираю все на место, ставлю аморты, колеса, делаю рулевую (пришлось повозиться, поэспериментировать).
После сборки машинку вытащили на улицу и провели маленькие пробные покатушки с двигателем в одну человеческую силу, т.е. просто толкали. Пока что всем доволен, только рулить очень тяжело, потому. что шаровые все новые, не разбитые и тугие. Фото0232.jpg Фото0233.jpg Фото0241.jpg Фото0243.jpg Фото0244.jpg После маленьких испытаний покрасил багги. Фото0249.jpg Фото0250.jpg Фото0251.jpg Фото0252.jpg Фото0253.jpg Теперь осталось поставить движок, сделать педали, тормозную систему, установить сидушку и можно произвести полноценные испытания. А обшивку сделаю в самом конце. Продолжение следует...
Огромная просьба не использовать мои разработки и фотографии в коммерческих целях и на других сайтах.
